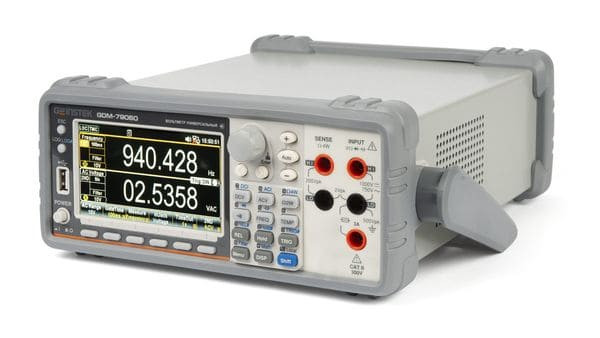

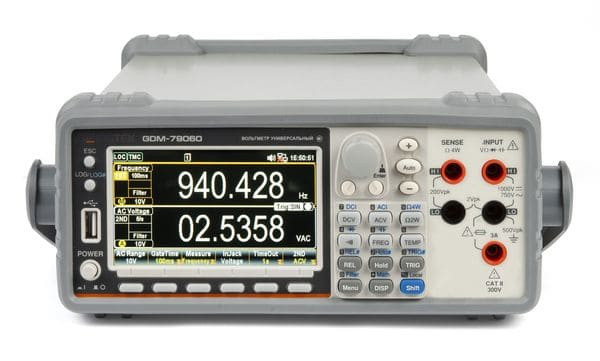

Вольтметр GDM-79060

Описание вольтметра GDM-79060

Вольтметр универсальные GDM-79060 предназначен для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты и периода сигнала, электрической емкости и температуры.

Принцип действия GDM-79060 основан на аналого-цифровом преобразовании входных аналоговых сигналов и дальнейшей их обработке при помощи встроенного микроконтроллера.

Вольтметр представляет собой компактные моноблочные переносные электроизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении

Отличительные особенности

• Измерение с учетом формы сигнала и искажений (True RMS)
• Одновременное измерение различных параметров (U/I, R/I и др.)
• 12 измерительных функций, 10 операторов математики и статистической обработки результатов
• Измерение переменного сигнала со смещением (AC+DC)
• 2-х и 4-х проводная схема измерения сопротивления
• Внутренняя память: 100 K (GDM-79061), 10 K (GDM-79060)
• Цветной графический дисплей (диаг.11 см) с отображением аналоговой шкалы, гистограмм, трендов

• Автоматический и ручной выбор предела

• Интерфейсы USB, RS-232. LAN GPIB (опция), цифровой I/O

• Дополнительные входные гнезда на задней панели (GDM-79061)


Технические характеристики вольтметра GDM-79060

Параметр	Значения
Постоянное напряжение DCV
Пределы измерений	100 мВ / 1 / 10 / 100 / 1000 В
Разрешение	0,1 / 1 мкВ / 10 мкВ / 0,1 / 1 мВ
Погрешность измерения	± (0,007 %) базов.
Входной импеданс	10 МОм
Переменное напряжение (AC+DC, TRUE RMS) ACV
Пределы измерений	100 мВ / 1 … 750 В
Разрешение	0,1 / 1 мкВ / 1 / 0,1 / 1 мВ
Частотный диапазон	3 Гц…300 кГц
Погрешность измерения	± (0,04 (79061)/0,07(79060) %изм. + 0,02%диапазона) - 10 Гц…20 кГц, 1…750 В ± (0,10 %изм. + 0,04 %диапазона) – 20 кГц…50 кГц, 1…750 В до (4 %изм. + 0,5 %диап.) в остальном диапазоне частот
Входной импеданс	10 МОм / 100 пФ
Постоянный ток DC
Пределы измерений	100 мкА/ 1 /10 / 100 мА/ 1 / 3 А
Разрешение	100 пА / 1 /10 / 100 нА / 1 / 10 мкА
Погрешность измерения	± (0,07 % изм. + 0,006 % диапазона) – 0…1 мА ± (0,18 % изм. + 0,02 % диапазона) – 0…10 А
Переменный ток (AC+DC, TRUE RMS) ACA
Пределы измерений	100 мкА/ 1 мА / 100 мА /1 А/ 3 А
Разрешение	100 пА / 1/ 10/ 100 нА/ 1 мкА / 10 мкА
Частотный диапазон	3 Гц…10 кГц
Погрешность измерения	± (0,1 % изм. + 0,04 % диапазона) – 10 Гц…5 кГц, 0…1А ± (0,23 %изм. + 0,04 % диапазона) – 10 Гц…5 кГц, 0…3 А
Сопротивление (4-Х ПР/ 2-Х ПР)
Пределы измерений	100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм
Разрешение	0,1 / 1 / 10 мОм / 0,1 / 1 / 10 Ом / 0,1 кОм
Погрешность измерения	± (0,0020 %изм. + 0,0005 %диапазона), 1…100 кОм ± (0,015 %изм. + 0,001 %диапазона) в остальных диапазонах
Прозвон цепи
Порог срабатывания	Плавно регулируется в диапазоне 1 кОм
Погрешность измерения	± (0,003 %изм. + 0,03 %диапазона)
Частота
Диапазон частот	3 Гц…1 МГц
Диапазон входных напряжений	100 мВ - 750 В
Погрешность измерения	± 0,006 %изм. в диапазоне 40 Гц…1 МГц ± 0,03 - 0,1 %изм. в остальном диапазоне частот
Температура
Предел измерений	-200…+600°С (терморезисторы/ RTD); -200…+ 1870°С (термопара)
Разрешение	0,001°С
Термопары	поддержка термопар J,K,N,T, E, R, S, B типов (не входят в комплект)
Ёмковть
Пределы измерений	1нФ/ 10 нФ/ 100 нФ / 1мкФ / 10мкФ / 100 мкФ
Разрешение	0,001 нФ / 0,01 нФ / 0,1 нФ / 0,001 мкФ / 0,01 мкФ / 0,1 мкФ /
Погрешность измерения	± (2,00 % изм. + 0,40 % диапазона)
Испытание P-N перехода
Тестовое напряжение	≤5 В
Погрешность измерения	± (0,003 %изм. + 0,03 %диапазона)
Дисплей
Индикатор	ЖКИ, графическая цветная матрица (диагональ 11см)
Формат	максимально 6? разрядов
Статистика	Построение гистограмм, линейная шкала, тренды.
Скорость измерений	S (медленно)/ 5…100 изм/с (6 1/2 разрядов) M (средне)/ 400…2400 изм/с (5 1/2 разрядов) F (быстро)/ 4800…10000 изм/с (4 1/2 разрядов) (79061)
Общие характеристики
Напряжение питания	100 / 120 / 220 / 240 В (? 10 %), 45 - 66 Гц или 360 – 440 Гц
Внутренняя память	10 K
Интерфейс	USB, RS-232, LAN, дополнительный разъем «ввод/вывод» (D I/O) GPIB (опция)
Габаритные размеры	220 х 88 х 301 мм
Масса	3,3 кг

Комплектация GDM-79060

Наименование	Количество
Вольтметр GDM-79060	1
Измерительный провода GTL-117	1
Шнур питания	1
Кабель USB GTL-247	1
Программное обеспечение DMM Viewer+ WEB Control (CD-диск по запросу)	1
Руководство по эксплуатации	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/GW Instek/Расширенное описание на GDM-79060, GDM-79061.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/GW Instek/Описание типа СИ GDM-79060, GDM-79061.pdf

Мы предлагаем для поставки электроизмерительные устройства вольтметры. Вольтметр GDM-79060, артикул 315226 по цене 123 795 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
